 현재 위치 : > 음향기기 - Audio > 디지털 믹서 > Allen&Heath



[ 확대보기->그림클릭 ]

Qu-24
상품코드

001426

제조사 Allen&Heath
주문수량
추가
감소
판매가

3,440,000원

적립금

31,000 point



  ● 제품상세설명 | Detail information
AnalogiQ™ Preamp
Qu-24의 24 x AnalogiQ™ preamp는 토탈 리콜을 지원하며 즉각적인 반응과 1dB 스텝 gain 스테이지 padless preamp로써 DSP와 직접 호환하여 최적의 gain과 오디오 전송을 보장합니다. 아날로그 시그널은 하이-클래스, 최저 레이턴시의 24bit 아날로그 방식으로 캡쳐되어 디지털 컨버터를 거쳐 최상의 퀄리티를 가진 24bit 디지털과 매칭이 되며 다시 아날로그 컨버터를 걸쳐 최종 출력단으로 전송합니다. AnalogiQ™ 디자인은 수개월간의 개발 끝에 완성되었으며 일부 디지털 콘솔이 보장해 주지 못하는 훌륭한 전송도, 최소한의 왜곡, 초 저 노이즈 플로어를 제공하며 따뜻하고 음악 그대로의 사운드를 보장합니다.

새로운 믹싱 경험
대규모의 프로세싱 파워와 고급 기능들도 훌륭하지만 실 사용자가 컨트롤 하지 못한다면 아무런 의미를 갖지 못합니다. Qu-24를 사용하게 되면 최대한의 자연스러운 레이아웃과 워크 플로우를 위한 인체 공학적 디자인 개발을 위해 수년간의 노력과 심혈을 기울인 많은 테스트가 이루어졌었다는 것을 짐작할 수 있습니다. 아날로그 인터페이스의 단순 재개발이 아닌 유동성, 편암함, 직관성을 보장하여 초보자, 숙련자, 그리고 모두가 디지털 믹싱 기술로의 손쉬운 접근성을 보장해 주기 위해 제작 되었습니다.

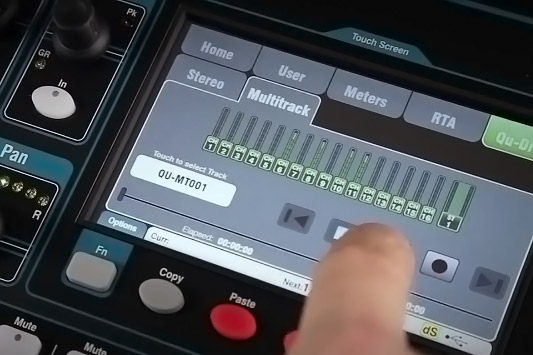

터치 컨트롤
800 x 480, 16만 컬러 터치 스크린과 전용 데이터 인코더는 Qu 인터페이스의 심장부 역할을 하며 모든 세팅에 신속하고 쉽게 액세스가 가능합니다. 사용자 우선 인터페이스의 개발이 최우선이었으며 전용 키와 스크린 탭을 통해 미터와 RTA 확인, FX 랙, 채널 프로세싱, USB 오디오 컨트롤, scene, 세팅 메뉴와 그 외 기능들로의 신속한 액세스가 가능합니다.

수퍼 스트립
중요한 프로세싱 도구들은 각 기능들의 개별 컨트롤을 위해 수퍼 스트립상에 손쉬운 레이아웃 형태로 배열되어 있습니다. 수퍼 스트립의 컨트롤을 보완 하기 위해 터치 스크린이 내장되어 있어 복잡하고 어려운 메뉴 구조를 최소화 하고 모든 프로세싱 파라미터에 직관적인 액세스가 가능합니다. 트림, 위상, HPF, gate, insert, 4 band PEQ, compressor와 delay와 같은 모노와 스테레오 입력과 같은 프로세싱으로의 손쉬운 액세스가 가능합니다. 메인 LR과 모노 믹스는 insert, 1/3 옥타브 GEQ, compressor와 delay를 위한 컨트롤을 포함하고 있습니다. 스테레오 믹스는 insert, 4 band PEQ, compressor, delay와 발란스 컨트롤을 제공합니다.

페이더 오토메이션
무빙 페이더는 과거 80년대 스튜디오 데스크를 위한 높은 비용의 옵션으로 시작되었으나 디지털 기술의 도래로 인해 표준 사항으로 자리 매김 하였습니다. 그럼에도 불구 하고 토탈 리콜을 위한 이 기본적인 기능을 지원하지 않는 입문 레벨의 디지털 믹서들이 있습니다. 페이더 오토메이션은 다수의 모니터를 믹싱해야 하는 상황과 같을 때 신속한 믹싱을 위해 빠질 수 없는 요소입니다. 믹스 키를 선택하여 해당 믹스로의 출력 레벨을 지정할 수 있습니다. Qu-24는 컴팩트한 사이즈 내에 25개의 모토라이즈 ALPS 페이더, 2개의 레이어 상의 24 채널로 구성되어 있어 모든 채널과 마스터에 즉각적인 액세스가 가능하고 믹스 선택에 따라 변경되는 마스터 전용 페이더가 있습니다. 추가로 ad-hoc 사용자 스트립 레이아웃을 위한 커스텀 레이어가 있어 입력, FX 출력, FX 리턴과 믹스 마스터를 사용자가 원하는 대로 구성하여 사용할 수 있습니다.

iLive FX
Qu-24의 다이나믹과 FX 알고리즘은 iLive 프로 투어링 시리즈에 사용된 FX로부터 유래 되었습니다. 세계적으로 인지도가 있는 엔지니어들이 외부 FX 기기들과 기타 최상의 플러그인들의 사용 보다 iLive의 FX을 더 선호하여 실 투어에 사용 중에 있습니다. Qu-24는 4 스테레오 iLive FX 엔진을 자랑하며 전설적인 클래식 reverb, gated reverbs, delay, modulators, flangers 그리고 다수의 FX 에뮬레이션을 탑재하고 있습니다. FX library는 추후 펌웨어 업데이트 시 새로운 FX 가 추가 될 수 있는 여분을 가지고 있습니다. FX는 전용 리턴 채널의 믹스로 리턴 됨으로 모노와 스테레오 입력 채널의 개수에 구애를 받지 않습니다. 각 스테레오 FX 리턴은 전용 4 band PEQ를 포함하고 있습니다.

Qu-Pad
Qu-Pad iPad 어플을 Qu-24의 세팅에 추가 하여 직접 무대 위에서 모니터를 컨트롤 할 수 있으며 현장 곳곳을 돌아다니며 PA 시스템을 컨트롤 하여 관객이 듣는 최적의 소리로 믹싱할 수 있습니다. Qu-Pad는 Wi-Fi 라우터를 통해 연결 가능하며 라이브 믹싱 파라미터와 세팅에 즉각 적인 액세스가 가능합니다.

ME 퍼스널 믹싱 시스템
Qu-24는 자사의 ME 퍼스널 믹싱 시스템과 완벽한 호환이 가능합니다. dSNAKE 포트 (또는 dSNAKE 포트에 AR2412 스테이지 박스가 연결되어 있을 시 에도) 를 통해 숫자에 방해 받지 않고 ME-1 퍼스널 믹서를 연결할 수 있습니다. 각 연주자는 각자의 모니터를 믹스 할 수 있으며 엔지니어는 메인 시스템에 보다 집중할 수 있습니다. 자세한 사항은 www.allen-heath.com/ME 에서 확인 가능합니다.

dSNAKE
Qu-24는 자체 내장형 믹서이므로 아날로그 케이블들만 있다면 시스템 구성이 바로 가능합니다. 만약 Cat5 디지털 스네이크를 위한 멀티코어를 고려하고 있다면 Qu-24의 dSNAKE 포트를 통해 AR2412 또는 AR84 스테이지 박스를 연결할 수 있습니다. dSNAKE는 자사의 고유 네트워킹 솔루션으로써 최대 120m까지 전송 가능하며 최소 105us 레이턴시로 신호를 전송합니다. 그럼으로 만약 FOH를 믹싱한다면 I/O를 무대 위에 설치하고 Cat5 케이블을 통해 믹스 포지션에 있는 Qu-24에 간단하게 연결할 수 있습니다.

토탈 리콜
정확한 디지털 믹싱은 간단하게 버튼을 누름으로써 scene (스냅샵)의 저장과 리콜이 가능합니다. Qu-24는 최대 100개의 scene을 저장할 수 있습니다. 채널과 믹스는 scene 리콜 시 보호 기능을 적용할 수 있습니다. 예를 들어, 만약 사운드 체크 후 악기나 마이크가 변경 되는 경우에 해당 채널에 보호 기능을 적용 하여 scene 리콜 시 중복 되지 않도록 설정이 가능합니다. 또는 공연 직전 방송용 신호 출력이나 iPod이 추가 되었을 경우 해당 믹스 또는 채널에 보호 기능을 적용하여 scene이 변경되어도 영향을 받지 않도록 설정이 가능합니다. 추가로 각 scene 리콜 필터 또는 글로벌 리콜 필터를 사용하여 싱글 파라미터의 업데이트를 예방할 수 있습니다. 따라서 관객들이 공연 장소를 채우고 난 뒤 환경에 맞게 그래픽 EQ를 조절하고 이 부분의 업데이트를 예방하여 scene 변화가 덮어 쓰이지 않도록 설정할 수 있습니다. 커스텀 세팅을 위한 각 EQ, compressor, 채널 또는 FX를 library 프리셋으로 저장할 수 있습니다. 이 저장을 통해 사용자가 희망하는 값과 보컬 마이크 또는 reverb 패턴 값을 저장하고 다른 채널 또는 다른 공연에 적용할 수 있습니다. library, scene과 완성된 show 설정은 USB 키에 저장 할 수 있어 이동 보관이 용이하여 다른 Qu-24에서도 사용할 수 있습니다.

Qu-Drive
사운드 카드 드라이버와 소프트웨어 세팅이 필요 없습니다. Qu-24는 통합 멀티 USB 레코더를 장착하고 있으며 18 채널을 48kHz 24bit로 레코딩과 플레이백을 USB 하드 드라이브로 양방향 신호 전송이 가능합니다. 공연의 멀티트랙 레코딩을 캡쳐하는 것이 이보다 더 쉬워질 수가 없습니다. 선택 가능한 스테레오 쌍은 16 모노 채널과 함께 레코딩이 가능하며 멀티 트랙 오디오는 16 모노 채널과 ST1으로 플레이백이 가능합니다. 또한 Qu-Drive는 스테레오 레코딩을 지원하여 메인 LR (pre, post 또는 모노 섬) 또는 PAFL bus와 같은 모든 믹스 출력의 쌍으로부터 패치가 가능하며 2 트랙 스테레오 플레이백과 함께 ST3으로 전송이 가능합니다.

USB 오디오 스트리밍
Qu-24의 내장 인터페이스를 통해 멀티트랙 오디오를 Mac으로 전송이 가능하며 모든 모노 채널, 메인 LR 믹스 그리고 3가지 선택 가능한 스테레오 쌍을 전송할 수 있습니다.

Mac으로 부터의 리턴 신호도 모노 채널과 스테레오 채널로 지정할 수 있습니다.
Qu-24의 인터페이스는 별도의 드라이버를 설치할 필요가 없으며 Mac OS X와 플러그-앤-플레이 방식으로 손쉽게 연결이 가능합니다. Logic, Cubase, Reaper 와 Pro Tools와 같은 Core Audio를 지원 하는 DAW에서 자동적으로 인식하여 호환이 가능합니다.

스탠다드 MIDI 컨트롤이 USB 연결단을 통해 가능하므로 사용자가 희망하는 DAW의 트랙들에 아주 손쉽게 페이더들을 지정할 수 있습니다. 그 외로 MIDI 드라이버는 ethernet 포트와 함께 사용할 수 있습니다.

ARM core 프로세싱
Qu-24는 5 개의 고능력의 ARM core 프로세싱을 탑재하고 있습니다. 전용 ARM core들은 터치스크린 디스플레이와 서페이스, USB 스트리밍, Qu-Drive 멀티 채널 USB 레코딩/플레이백, ethernet과 페이더 오토메이션 별로 각각 적용되어 있습니다. ARM core는 개별 적인 프로세싱 능력과 병렬 방식으로 동작하여 광범위한 컨트롤을 가능하게 하고 즉각적인 오퍼레이션과 신속한 응답성을 지원합니다. 믹서의 DSP는 차세대 듀얼 core DSP를 탑재하여 10개의 DSP core와 채널과 믹스 프로세싱 전용으로 8개를 보유하고 있습니다. 무한한 DSP 파워의 일부분만 현재는 사용 중이므로 추후 추가 업데이트를 통해 기능들을 탑재할 수 있는 공간을 가지고 있습니다. Qu-24 DSP 구조는 다양한 bit depths와 특정 알고리즘을 가지고 있어 주 EQ 기능에 48 bits와 믹스 bus에 56 bit 축압기 형태로 제작되어 저 마다 다른 오디오들을 최종 믹스로 전송하게 됩니다.

다양한 기능들의 실현
18 구경으로 제작된 스틸 구조의 Qu-24 특유의 디자인은 견고하고 정확하고 손쉬운 랙 마운팅이 가능합니다. 그 어떤 것에도 견딜 수 있도록 아주 견고하게 제작하기 위해 심혈을 기울였습니다.
라이브나 스튜디오 현장에서의 정적은 귀한 부분이며 그 어떤 누구도 믹스 포지션에서 나는 팬 소리로 인해 방해 받고 싶지 않을 것입니다. Qu-24의 부드러운 프로파일은 최적의 공기 흐름을 믹서로 통하게 하여 팬이 필요하지 않습니다.

믹서가 제공하는 또 다른 혜택들도 있습니다. 믹서 아래에 USB 드라이브나, 토크백 마이크, 큐시트 또는 소지품들을 보관할 수 있는 공간이 있습니다. 벽에 부착하여 수직으로 컨트롤할 수 있을 정도로 Qu-24는 견고하고 편리합니다.

소프트 키
QU-24는 10개의 소프트 키를 장학 하고 있어 보다 편리한 사용이 가능합니다. 뮤트 그룹, 텝 템포 Scene 탐색 또는 PAFL 기능들을 사용할 수 있습니다.

4 그룹
그룹 1-4는 보통 LR로 보내는 서브 그룹으로 레벨 마스터로써 또는 프로세싱으로 사용이 가능합니다. 예를 들어 드럼 전체 신호에 대한 컴프레서 기능 또는 다수의 핀 마이크를 하나의 그래픽 이퀄라이저로 조절 가능합니다.

매트릭스
Qu-24의 매트릭스는 콘솔의 보다 많은 I/O로 보낼 수 있는 전체 프로세싱이 가능한 2개의 스테레오 출력을 추가하였습니다. 믹서 안의 믹서 기능을 담당하는 이 부분은 그룹 1-4, 믹스 1-0 그리고 메인 LR의 어떠한 조합으로도 보낼 수 있으며 방송용, 레코딩 용 믹스 또는 메인 출력과 동일한 신호를 딜레이 스피커나 그 외 장소로도 전송할 수 있습니다.
